柯提斯电气:电容器相关的电子知识,和电容器的命名及电容器在电路中的特点都有哪些?时间:2019-11-18

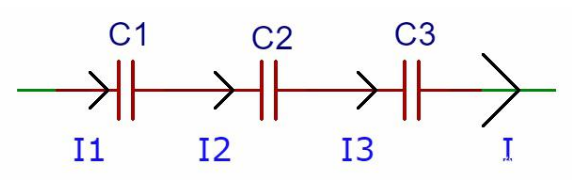

在这篇文章中柯提斯小编为大家介绍一下电容器相关的电子知识,其中包括电容器的命名和电容器在电路中的特点。接下来,我们就一起来看看吧。 电容器的命名 和电阻一样,电容器的命名也有一定的规定,在国产电容器中,根据国家标准GB2470-81的规定主要包括4个部分,依次表示为:主称部分、介质材料、电容器类别和电容器序号。从下图中也能很明显看到这一点,下面一一为大家介绍下。 主称部分: 在电容器中主称部分是固定的用字母C来表示。 介质材料: 介质材料也是用字母来表示,电容器的介质种类也比较多,各个字母所代表的材料如下图所示。 电容器类别: 电容器类别由数字或字母表示,所表示的含义如下图所示。 电容器序号: 序号是由数字组成,用来表示同类产品中的不同品种,以及区别产品外形尺寸等。 例如一个电容器标注CD11,第一个字母C就是第一部分,表示这个元件是个电容;第二个字母D就是第二部分,对照图片可知表示介质材料为铝;第三个数字1就是第三部分,对照图片可知表示箔式电容器;第四个数字1就是第四部分,表示电容器的序号为1。 其他命名: 国产电容器命名通常由这四部分组成,但国际上固定电容器的命名通常由六部分组成。分别为第一部分:用字母表示类型;第二部分:用数字表示结构、封装方式;第三部分:用字母或数字表示温度特性;第四部分:用字母和数字表示耐压值;第五部分:用三位数字表示标称容量;第六部分:用字母表示偏差。 电容器的串并联特点 掌握电容器串并联的特点是一项基本的技能,之所以把这个知识点拿出来,因为在电阻器中也有一个串并联的特点,这两种元件串并联特点并不一样,很容易搞混。这篇文章跟大家讲述一下电容器的串并联特点。 电容器串联特点: 电容器首尾相接称为串联,在串联电路中流过每个电容器的电流相同,既I=I1=I2=I3,这点和电阻串联电路中结论一样。 多个电容器串联,总容量倒数等于各串联电容器容量倒数之和,具体公式如下。 电容器并联特点: 电容器头与头相连,尾与尾相连称为并联,电容器并联时两端的电压相等,在下图中体现在U=U1=U2=U3,这点也和并联电阻电路结论相同。 多个电容并联后总容量等于各个并联电容容量之和,既C=C1+C2+C3,具体的公式如下。 其他补充: 如果把电容的容量带入公式计算,你会发现电容器在串联电路中,总容量比任何一个电容器的容量都要小;在并联电路中,总容量比任何一个电容器的容量都要大。因此总结出来一句话就是:电容容量越串越小,越并越大。 好了,关于电容器相关的电子知识,其中包括电容器的命名和电容器在电路中的特点就先介绍到这里了,希望对你们有所帮助,如果还想了解更多电容器相关知识,别忘了关注我们杭州电气官网,感谢你的来访。 |
